ET7200比例积分电动调节阀

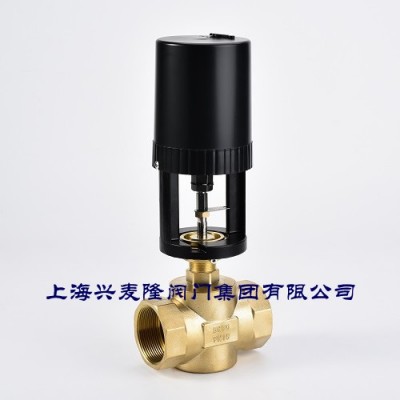

ET7200系列电动调节阀是由作用力1000N电动执行器与口径DN20-DN65调节阀体组合而成的电动调节阀系列，其广泛应用于空调制冷，采暖以及楼宇自动控制系统中，可精确调节系统中的介质流量，从而达到控制温度，湿度，压力和节能的目的。
产品特点：
1.执行器之家采用铝压铸成型（表面经喷砂烤漆处理）外壳用ABS工程塑料，体积小，重量轻。
2.执行器选用可逆同步电机，具有过载限位开关保护功能，带限位开关，执行器电机自行停止。
3.工作电压：AC24V±10% 50/60Hz(也可以订制选用AC220V）
4. 控制信号：开关/浮点信号/开关带无源信号反馈
模拟：0-10V/4-20mA反馈输出可选电压0-10V、或电流信号4-20mA DC。
阀体技术参数
阀体型号 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | |
阀杆行程 | 20 | 20 | 20 | 20 | 20 | 20 | |
压差（mpa） | 0.3 | 20 | 0.3 | 0.3 | 0.3 | 0.3 | |
流量系数KV值 | 10 | 10 | 16 | 25 | 40 | 63 | |
公称压力 | 1.6mpa | ||||||
液体温度 | 水-10℃-95℃ 蒸汽-10℃-180℃ | ||||||
介质 | 冷/热水，蒸汽等 | ||||||
材质 | 阀体 | 黄铜、不锈钢、铸钢（蒸汽须选择法兰铸钢、不锈钢阀体 | |||||
阀芯 | 黄铜，不锈钢 | ||||||
阀杆 | 不锈钢 | ||||||
密封 | 四氟填充，V型密封，弹簧自补偿、WCB、304 | ||||||
泄漏量 | 单座阀小于KV值得0.04% | ||||||
执行器技术参数
执行器型号 | ET7200-1003 | ET7200-1002 | ET7200-1001 |
动作/控制 | 可逆的，递增控制 | 可逆的，递增控制 | 比例式制型正转或反转 |
电源电压 | AC220V 50/60HZ±10% | AC24V 50/60HZ±10% | AC24V 50/60HZ±10% |
电机型式 | 交流永磁同步可逆机电 | ||
作用力 | 1000N | 1000N | 1000N |
控制信号 | 增量/开关信号 | 开关/增量/浮点信号 | 0（2）~10VDC或0（4）~20mADC |
反馈信号 | / | 无源信号（可选有源） | 0（2）~10VDC或0（4）~20mADC |
功率消耗 | 7.5VA | 7.5VA | 7.5VA |
行程 | 25mm | 25mm | 25mm |
工作温度 | -10~-90 | -10~-90℃ | -10~-9℃ |
工作湿度 | 10%90%RH无结露 | ||
主要外形连接尺寸
阀体型号 | 规格 | 形式 | 最大压差MPa | KV值 | 尺寸（L | 尺寸（H+H1） |
GS6620 | DN20 | 二通 | 0.3 | 8 | 10 | 28 |
GS6620 | DN25 | 二通 | 0.3 | 10 | 11 | 29 |
GS6620 | DN32 | 二通 | 0.3 | 16 | 12 | 32 |
GS6620 | DN40 | 二通 | 0.3 | 25 | 12.5 | 35 |
GS6620 | DN50 | 二通 | 0.3 | 40 | 13 | 35 |
GF8042 | DN65 | 二通 | 0.3 | 65 | 25.5 | 47 |
GS6620-3 | DN25 | 三通 | 0.3 | 10 | 11 | 35 |
GS6620-3 | DN32 | 三通 | 0.3 | 16 | 12 | 35 |
GS6620-3 | DN40 | 三通 | 0.3 | 25 | 12.5 | 41 |
GS6620-3 | DN50 | 三通 | 0.3 | 40 | 13 | 41 |
GF8042-3 | DN65 | 三通 | 0.3 | 63 | 25.5 | 52 |
