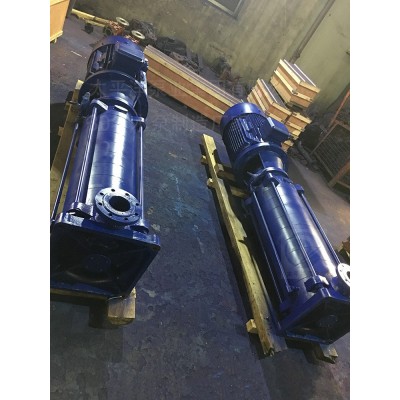

太平洋泵业DL立式分段式多级泵高楼热水供水泵 铸铁离心泵

商品描述

口径：Φ40-Φ200（mm）

流量：Φ6-Φ300（m³/h）

扬程：20-200(m）

适用介质：清水、热水



一、DL型立式多级离心泵产品概述

DL型立式多级离心泵是采用了国际推荐使用的高效节能产品IS型泵的水力模型，为立式多级多节段式结构。螺杆把进水段、中段、出水段夹紧联成一体。水泵每一级装一个叶轮、一个导水叶。轴向力采用水力平衡法解决，残余轴向力由球轴轴承承受，用油脂润滑。轴封采用软填料或机械密封。

该泵吸入口在下方，出水口在上方。吸入口和出水口相对位置在出厂时按180°装配，用户时可根据实际情况将进出口方向从垂直点上旋转90°、180°、270°。泵轴与电机轴处在同一水平线上，密封采用机械密封装置，轴承采用低噪音轴承，故整机运转时噪音很低，振动很小，大大改善了使用环境，提高了使用寿命。其特点是占地面积小，扬程高、安装、维修方便。

二、DL型立式多级离心泵应用范围

DL、DLR型泵多级分段式离心泵适用于工业和城市给排水、高层建筑增压送水、消防增压、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。DL型介质使用温度不超过80℃，DIR型介质使用温度不超过120℃。

三、DL型立式多级离心泵产品特点

1、结构新颖，运行可靠：取消了平衡鼓（盘），其轴向力采用水力平衡，彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题，保证了运行更加可靠。

2、更少的运行、维修费用：采用可靠的机械密，故障率低，具有更少的运行维修费用。

3、运行平稳，噪音低：采用低转速电机，使该系列泵具有运行平稳，噪音低等特点。

4、独特部件、降低噪音：独特的水力部件设计，良好的过流性能，最大地减少流动噪音。

四、DL型立式多级离心泵意义

150 DL(R) 150 - 30×3

150 – 泵进出口直径 （mm）

DL – 立式多级离心泵

R – 热水型

150 – 泵设计流量 （m3/h）

30 – 泵设计点单级扬程 （m3/h）

3 – 级数

五、DL型立式多级离心泵主要性能参数

        DL、DLR型立式多级离心泵

注：1、轴封为填料密封,采用机械密封，需另外加价；

2、消防配置：叶轮不锈钢，轴2Cr13；

3、上述水泵若要多出口配置，需在相应单泵基础上另加10%。

六、DL型立式多级离心泵配配件

叶轮、导叶、轴承盒、轴承压盖、填料压盖、机封压盖、上轴套、下轴套、挡水套、铜套、梢子、电机座、联轴器、泵轴、联结六角块

七、DL型立式多级离心泵使用注意事项

1、进水管路必须高度密封，不能漏水、漏气；

2、禁止泵在汽蚀状态下长期运行；

3、禁止泵在大流量、低扬程工况运行时，电机超电流长期运行；

4、定时检查泵运行中的电机电流值，尽量使泵在设计工况范围内运行；

5、泵在运行中应有专人看管，以免发生意外；

6、泵进行长期运行后，由于机械磨损，使机组噪声及振动增大时，应停车检查，必要时可更换易损零件及轴承，机组大修期一般为一年。

7、机械密封的维护与保养：

1).机械密封润滑液应清洁无固体颗粒；

2).严禁机械密封在（无水）干磨情况下工作；

3).起动前应盘动泵(电机)几圈，以免突然起动造成机械密封断裂损坏。
