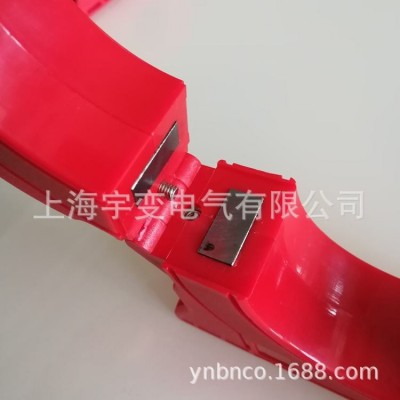

o CTK系列型圆零序互感器
o 产品简述：
o CTK系列零序互感器，专为采集零序电流信号而设计。零序电流为mA级，且必须用于穿芯方式，对平衡特性和线性要求较高。
o 本系列产品测量范围宽，额定一次电流范围：100mA~5A额定二次电流范围：0~0.25mA，优异先进的制作工艺流程。保证了其准确度等级，可靠性等技术要求，本系列产品满足GB-14287.2-2005和GB14287.2-2014的要求。
o 产品特点：
o 1、穿芯结构、阻燃性环氧树脂浇注、稳定性好。
o 2、采用高导磁镍钢或纳米晶，线性度好、灵敏度高
o 3、优异的平衡特性、并具有极强的抗电磁场干扰能力
o 应用:
电气火灾监控、防火漏电系统、小电流接地系统、电磁继电保护、微机保护等
性能指标
电气参数 | 机械参数 | |||
工作频率 | 50~400Hz | 外壳 | ABS，阻燃等级94-V0 | |
额定输出 | 10mA~5A | 骨架 | PBT | |
测量范围 | 10%In~130%In | 铁芯 | 镍刚或纳米晶 | |
额定输出 | 0~1v(A或)0~0.25mA | 内部结构 | 环保型环氧树脂浇注 | |
比值差 | ≤±0.1% | 施工方案 | 螺丝固定 | |
想为差 | ≤±10分 | 工作温度 | -25℃~ +75℃ | |
介质强度 | 2.5KV/1mA/1min | 环境湿度 | ≤85% | |
绝缘电阻 | DC500V/1000MΩ /min | 接线方式 | 端子型/屏蔽绞线1.5米 | |
