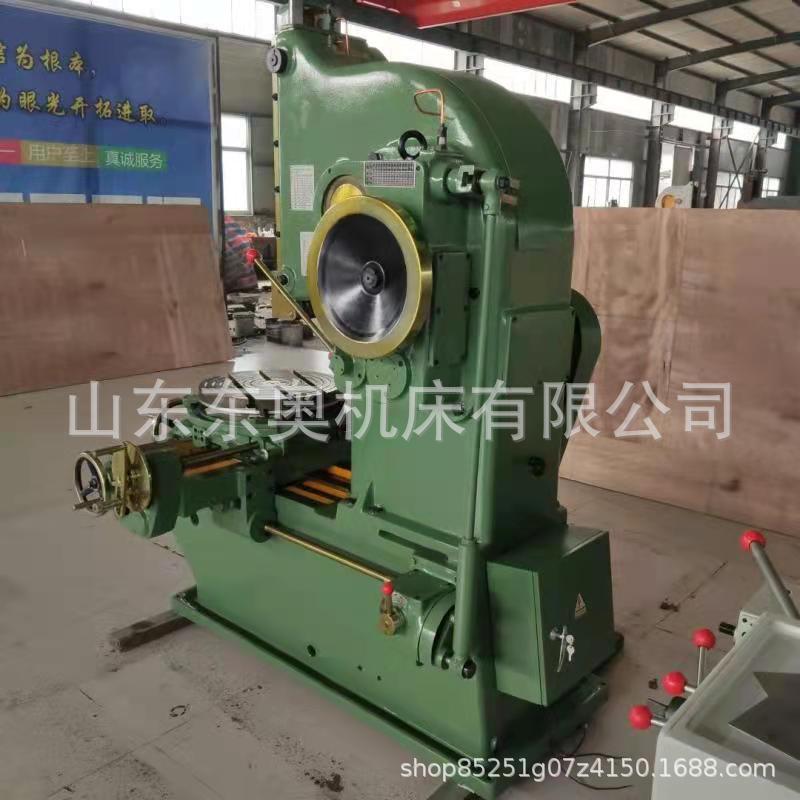

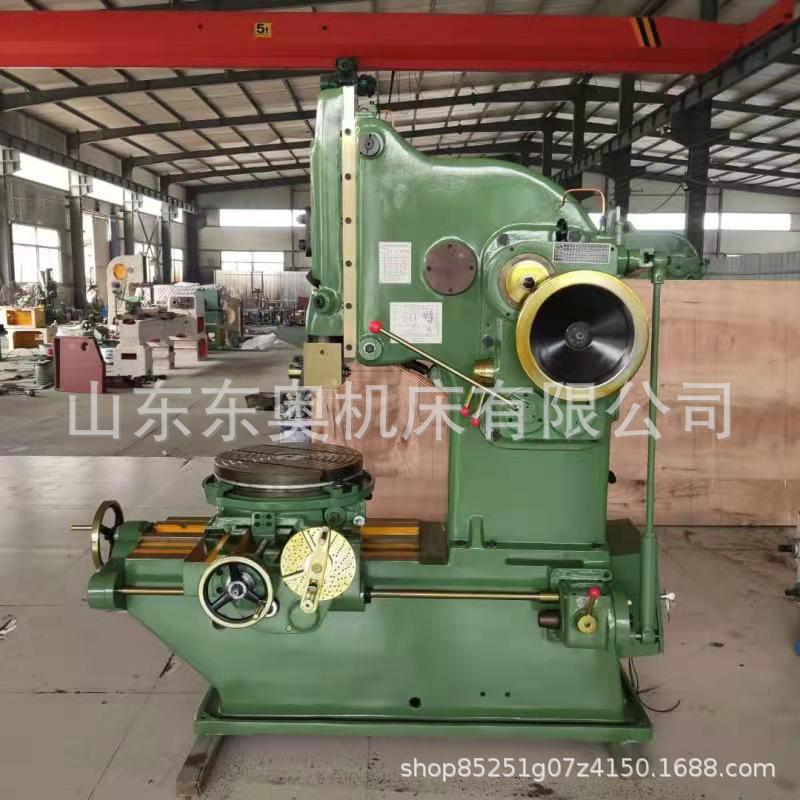

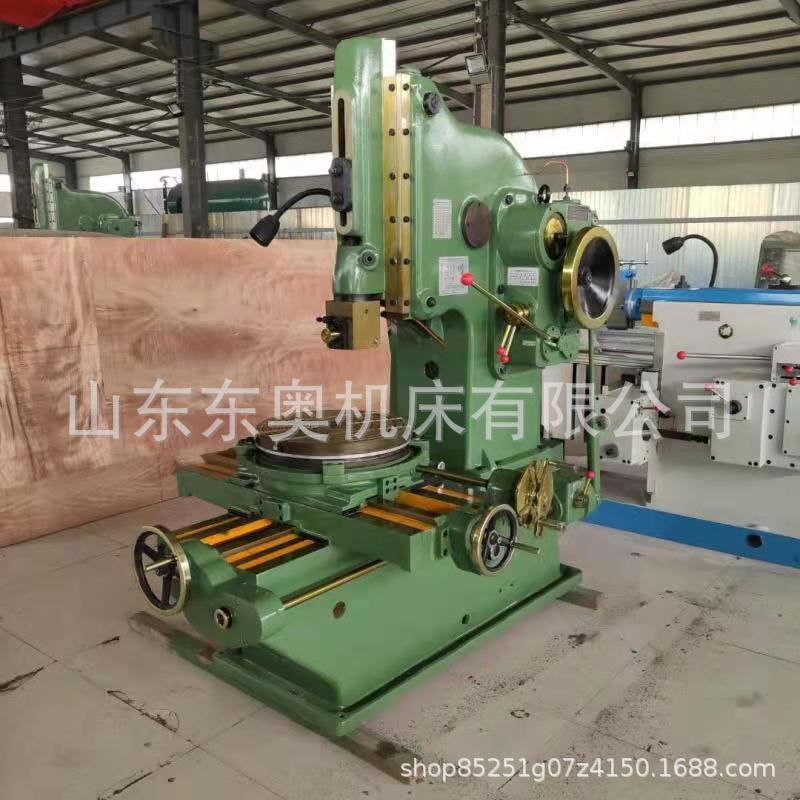

插床实际是一种立式刨床，在结构原理上与牛头刨床同属一类。插刀随滑枕在垂直方向上的直线往复运动是主运动，工件沿纵向横向及圆周三个方向分别所作的间歇运动是进给运动。插床的生产效率较低，加工表面粗糙度Ra为6.3-1.6微米，加工面的垂直度为0.025/300毫米。插床的主参数是大插削长度。
插床用于插削平面、成型面及键槽等，并能插倾斜度在10°范围内的模具等工作物，适用于单个或小批量生产的企业。插床的工作台具有三种不同方向的进给（纵向、横向和回转），故工作物经过一次装夹后，在本机床加工几个表面
B5032插床技术参数：
主要技术参数 | 单位 | B5032插床 |
滑枕最大行程 | mm | 340 |
滑枕最大插削长度 | mm | 320 |
滑枕运动次数 | times min | 20.32.50.80 |
滑枕倾斜角度 | º | 0-8 |
工作台直径 | mm | 630 |
滑枕垂直调整距离 | mm | 315 |
刀头支撑面至床身前臂间距离 | mm | 600 |
工作台面至滑架下端间距离 | mm | 490 |
工作台最大纵向移动距离 | mm | 630 |
工作台最大横向移动距离 | mm | 560 |
工作台最大回转角度 | º | 360 |
工作台纵横机动进给量范围 | mm | 0.08-1.21 |
工作台回转进给范围 | mm | 0.052-0.783 |
电动机功率 | kw | 4 |
电动机转速（计算值） | r|min | 960 |
机床净重（约） | kg | 3000 |
外形尺寸（长×宽×高） | mm | 2261×1495×2245 |
随机附件：
序号 | 名称 | 数量 |
1 | 5032整机 | 1台 |
2 | 地脚螺栓 | 4件 |
3 | 三角传送带 | 4根 |
4 | 内六角扳手（8mm） | 1件 |
5 | 内六角扳手（5mm） | 1件 |
6 | 内六角扳手（6mm） | 1件 |
7 | 摇把 | 1件 |
8 | 扳手（24mm） | 1件 |
9 | 扳手（30mm） | 1件 |
10 | 油枪 | 1件 |
11 | 工作灯 | 1件 |
12 | 合格证明书 | 1份 |
13 | 使用说明书 | 1份 |
14 | 装箱单 | 1份
|
