按钮开关工厂家销售 自复位金属铜脚常开常闭直径7mm圆形触摸按键

产品介绍

•

•


• 产品信息

• 名称： 按钮开关


• 品牌： 俊嘉电子

• 货号： BSP-09


• 颜色： 红色，黑色，蓝色，白色


• 产品特点

•     按钮开关（英文名称：push-button switch）是指利用按钮推动传动机构，使动触点与静触点按通或断开并实现电路换接的开关。按钮开关是一种结构简单，应用十分广泛的主令电器。

           在电气自动控制电路中，用于手动发出控制信号以控制接触器、继电器、电磁起动器等。

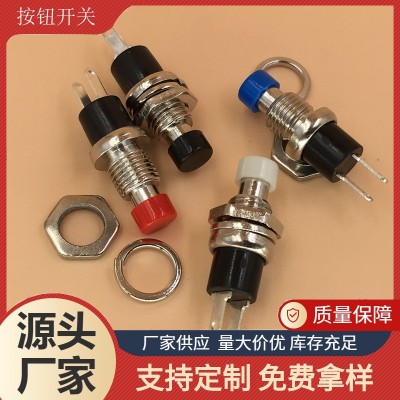

产品实拍图

产品技术参数规格尺寸图

产品封装种类：

DIP插件袋装。

规格分类：

按钮可按操作方式、防护方式分类，常见的按钮类别及特点：

开启式：适用于嵌装固定在开关板、控制柜或控制台的面板上。代号为K。

保护式：带保护外壳，可以防止内部的按钮零件受机械损伤或人触及带电部分,代号为H。

防水式：带密封的外壳，可防止雨水侵入。代号为S。

防腐式：能防止化工腐蚀性气体的侵入。代号为F。

防爆式：能用于含有爆炸性气体与尘埃的地方而不引起传爆，如煤矿等场所。代号为B。

旋钮式：用手把旋转操作触点，有通断两个位置，一般为面板安装式。代号为X。

钥匙式：用钥匙插入旋转进行操作，可防止误操作或供专人操作。代号为Y。

紧急式：有红色大蘑菇钮头突出于外，作紧急时切断电源用。代号为J或M。

自持按钮：按钮内装有自持用电磁机构，主要用于发电厂、变电站或试验设备中，操作人员互通信号及发出指令等，一般为面板操作。代号为Z。

带灯按钮：按钮内装有信号灯，除用于发布操作命令外，兼作信号指示，多用于控制柜、控制台的面板上。代号为D。

组合式：多个按钮组合。代号为E。

联锁式：多个触点互相联锁。代号为C。

按用途和结构分类：

1、常开按钮

2、常闭按钮

3、复合按钮

应用注意事项：

交流和直流电路中按钮开关能力有很大差异，需确认额定值。

直流的场合控制容量非常低。这主要是因为直流不象交流那样有零点（电流零交叉点），因此一旦产生电弧就很难消除，电弧时间很长。而且电流方向不变，所以会出现接点迁移现象，接点会由于凹凸不平而无法断开，可能导致误动作。

有些种类的负载的恒定电流和浪涌电流相差很大。需在允许的浪涌电流值范围内使用。闭路时的浪涌电流越大，接点的消耗量和迁移量也越大，就会因接点的熔接和迁移导致接点无法开关的故障。

在含有电感应的情况下会产生反向感应电压，电压越高能量越大，接点的消耗和迁移也随之增大，

因此，需确认额定的条件，在额定值中标出了控制容量，但仅这些是不够的，在接通时和切断时的电压、电流波形、负载的种类等特殊的负载电路中，必须分别进行实际设备测试确认。微小电压、电流的场合需使用微小负载用产品。使用一般用途的银质接点时，可能导致接触可靠性降低。

按钮开关超出按钮开关范围的微小型、高负载型时，请连接适合该负载的继电器。

确定各机种的额定值的条件如下：

感性负载：功率因数0.4以上（交流）、时间常数7ms以下（直流）。

灯负载：具有相当于恒定电流10倍的浪涌电流时的负载。

电动机负载：具有相当于恒定电流6倍的浪涌电流时的负载。

注：感性负载在直流电路中特别重要，因此必须充分了解负载的时间常数(L/R)的值。

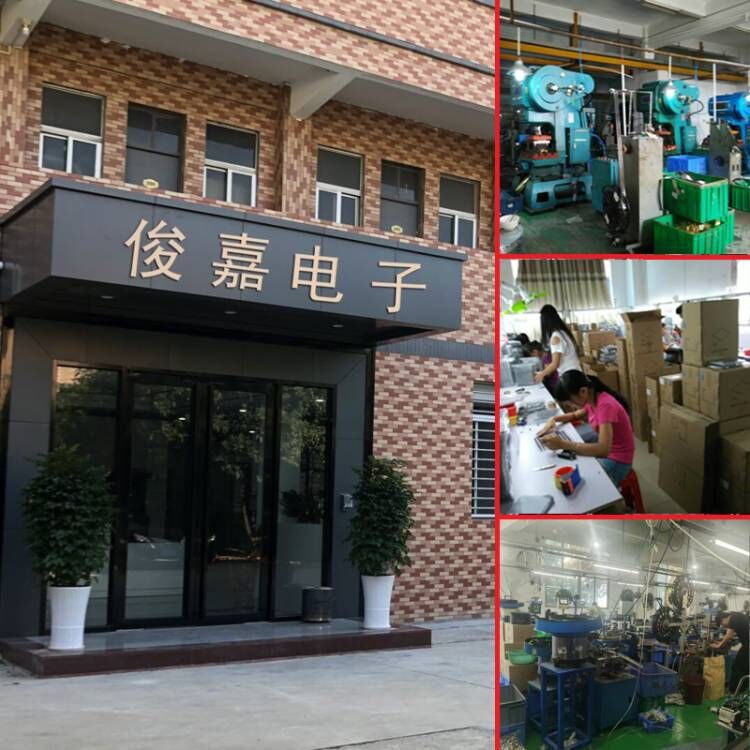

工厂实景
