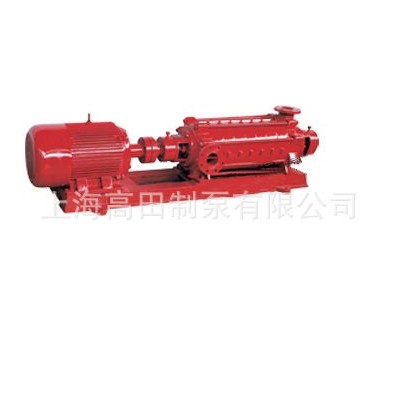

XBD-W型卧式单吸多级消防泵铸铁电动消防泵消防泵系列

一、产品概述：
XBD-W型卧式单级单吸消防泵组，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用，主要用于消防系统管道增压送水，也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环、增压空调制冷系统送水及设备配套等场合。

本司生产的XBD-W型消防泵组其性能、技术条件符合国家新颁布的GB6245-1998《消防泵性能要求和试验方法》标准的要求，产品经国家消防装备质量监督检测中心测试合格，获得上海市消防产品认可证书。

本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保障产品质量的稳定可靠。

二、产品特点：
1、结构紧凑、外形美观，占地面积小。
2、运行平稳，噪音低，组件同心度高。
3、采用先进水力模型，效率高，性能出色。
4、轴封采用优质机械密封，具有耐磨损，无泄漏，使用寿命长等特点。
5、泵进口为水平方向，出口为垂直向上结构，便于管路布置。
6、维修方便，毋须拆卸管道，只要拆下泵盖螺母，取出电机及传动组件即可进行维修。

三、技术参数：
流量：5-100L/S；
压力：0.10-1.25Mpa；
功率：1.1-250KW；
转速：980-2900r/min；
口径：φ50-φ300；
温度范围：≤80℃。

XBD-ISW系列卧式单级消防泵安装说明

1、安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体。
2、安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。
3、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。
4、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用。
5、排出管路如装逆止阀应装在闸阀的外面。
6、泵的安装方式分为硬性联接安装和柔性联接安装。

XBD-ISW系列卧式单级消防泵起动与停车

  (一)起动前准备
       1、用手拔转电机风叶，叶轮应无卡磨现象，转动灵活。
       2、打开进口阀门，打开排气阀使液体充满整个泵腔，然后关闭排气阀。
       3、用手盘动泵轴以使润滑液进入机械密封端面。
       4、点动电机，确定转向是否正确。
       （二）起动与运行
       1、全开进口阀门，关闭吐出管路阀门。
       2、接通电源，当泵达到正常转速后，再逐渐打开吐出管路上阀门，并调节到所需工况。
       3、注意观察仪表读数，检查轴封泄漏情况正常时机械密封泄漏量≤3滴/分，检查电机、轴承处温升≤70℃如果发现异常情况，应及时处理。

       （三）停车
       1、逐渐关闭吐出管路阀门，切断电源。
       2、关闭进口阀门。
       3、如环境温度低于0℃，应将泵内液体放尽，以免冻裂。
       4、如长期停用，应将泵拆卸清洗，包管保管。

 XBD-ISW系列卧式单级消防泵的维护与保养

 （一）运行中的维护与保养
  1、进口管道必须充满液体，禁止泵在汽蚀状态下长期运行。
  2、定时检查电机电流值，不得超过电机额定电流。
  3、泵进行长期运行后，由于机械磨损，使机组噪音及振动增大时，应停车检查，必要时可更换易损件，机组大修期一般为一年。
 （二）机械密封维护与保养
  1、机械密封润滑应清洁无固体颗粒。
  2、严禁机械密封在干磨情况下工作。
  3、起动前应盘动泵（电机）几圈，以免突然起动造成密封环断损坏。
  4、密封泄漏允差3滴/分，否则应检修。

XBD-ISW系列卧式单级消防泵故障原因及排除方法
