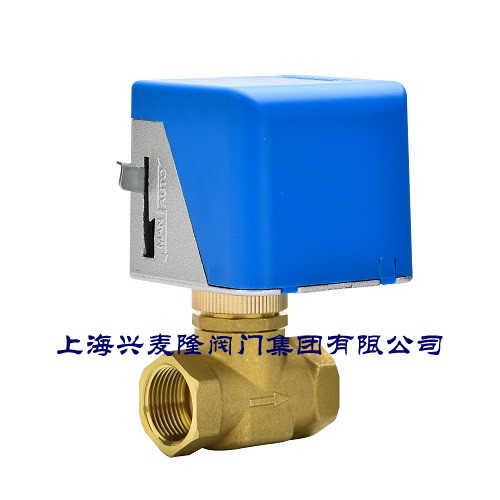

ET7010电动二通阀产品详细介绍：
ET7010系列开关式电动二通阀由ET7010系列阀门驱动器和G400系列铜阀组成。用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。驱动器由单向磁滞同步电机驱动，阀门弹簧复位。阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供暖气或冷气，当室温达到温控器设定值时，由温控器提供一个开启信号，使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气：当室温达到温控器设定值时，温控器另电动阀断电，复位弹簧使阀门，从而截进进入风机盘管的水流。通过阀门关闭或开启，使室温始终保持在温控器设定的温度范围内。ET7010系列电动阀之驱动器与阀体采用螺套连接方式，可以在阀门安装之后，再安装驱动器，现场装配。接线灵活、方便。驱动器之平面设计可以贴近墙面安装，占用空间小，产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内常出现的高温环境可靠工作。
G400系列高性能/高关断力内置弹簧复位装置阀门可以根据控制器的要求调节水流量。适用于风机盘管，通风，可变风量以及加热系统。通常配ET7010系列开关驱动器适用，这种驱动器提供最小90N的关紧力，它体积小，并带有断电弹簧复位。
产品特点介绍：
1. 高关断力可有效保证阀门关闭紧密，合成橡胶垫，关闭时无气泡。
2. 驱动器与阀体分离，可快速拆装，能轻松更换配件 。
3. 内置回程弹簧，阀芯结构优化，在不减少kv值得情况下允许压差大。
4. 阀体黄铜锻造，不锈钢阀杆及弹簧，体积小耐腐蚀。
5. 驱动器有可供系统调试和维修使用的手动操作杆。
6. 最大限度节省能源，操作宁静，可配合线管位置，接线简单。
技术参数
ET7010-8503-C驱动器参数 | G400黄铜阀体 | ||
型号 | ET7010-8503-C | 型号 | G400 |
动作 | 开关及配备手动功能 | 阀体等级 | PN16/PN20 |
耗电量 | 7VA | 阀体尺寸 | DN15 DN20 DN25 |
开关时间 | 4-8秒 | 流量特性 | 开闭配合 ET7010 驱动器 |
驱动性能 | 断电复位 | 阀杆 | 不锈钢 |
马达类别 | 磁性同步离合电机 | 阀体 | 二通常闭、可配三通 |
外壳保护 | IP40 | 行程 | 3mm |
环境温度 | -20-80℃ | 适用介质 | 应用于HCAC系统中的水及二醇 |
适用温度 | 0-95℃ | 适用温度 | 0-95℃ |
阀体主要技术参数
产品型号 | 阀门形式 | 螺纹 | 流量系数Kv | 关闭压差(MPa) | 工作介质 | 流体温度 | 环境温度 | 储存温度 | 承压(MPa) |
ET7010-15 | 常闭二通阀 | G1/2 | 1.5 | 0.25 | 冷冻/ | 2-94℃ | 0-60℃ | -20-65℃ | 1.6 |
ET7010-15 | 混合三通阀 | G1/2 | 1.5 | 0.25 | |||||
ET7010-20 | 常闭二通阀 | G3/4 | 2.5 | 0.1 | |||||
ET7010-20 | 混合三通阀 | G3/4 | 2.5 | 0.1 | |||||
ET7010-25 | 常闭二通阀 | G1 | 4.8 | 0.06 | |||||
ET7010-25 | 混合三通阀 | G1 | 4.8 | 0.06 |
