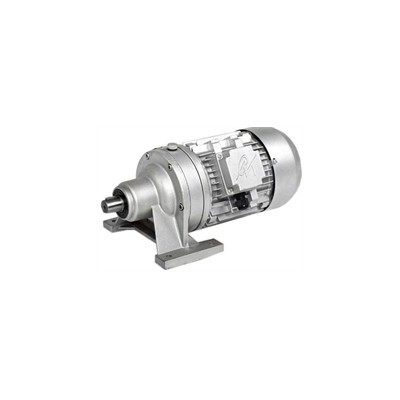

WB系列微型摆线针轮减速机 | |
功 率: | 0.04~3kW |
扭 矩: | 25~250N.m |
传动比: | 9~1849 |
备 注: | 可底脚、法兰安装可配各类电机或双轴型 |
详细内容:
1.1 结构原理:行星传动,采用摆线轮与针齿内啮合, 形成少齿差内啮合减速机构,把输入转速同轴 反向传出并进行减速。
1.2 特点:速比高,采用行星传动原理体积小,无 轴向力。
1.3 安装型式和输出方式:底座式、法兰式、实心 轴输出。
1.4 输入方式:直联电机、实心轴、法兰式输入。
1.5 减速比:一级9~87、二级99~5133。
1.6 平均效率:一级90%、二级88%。
