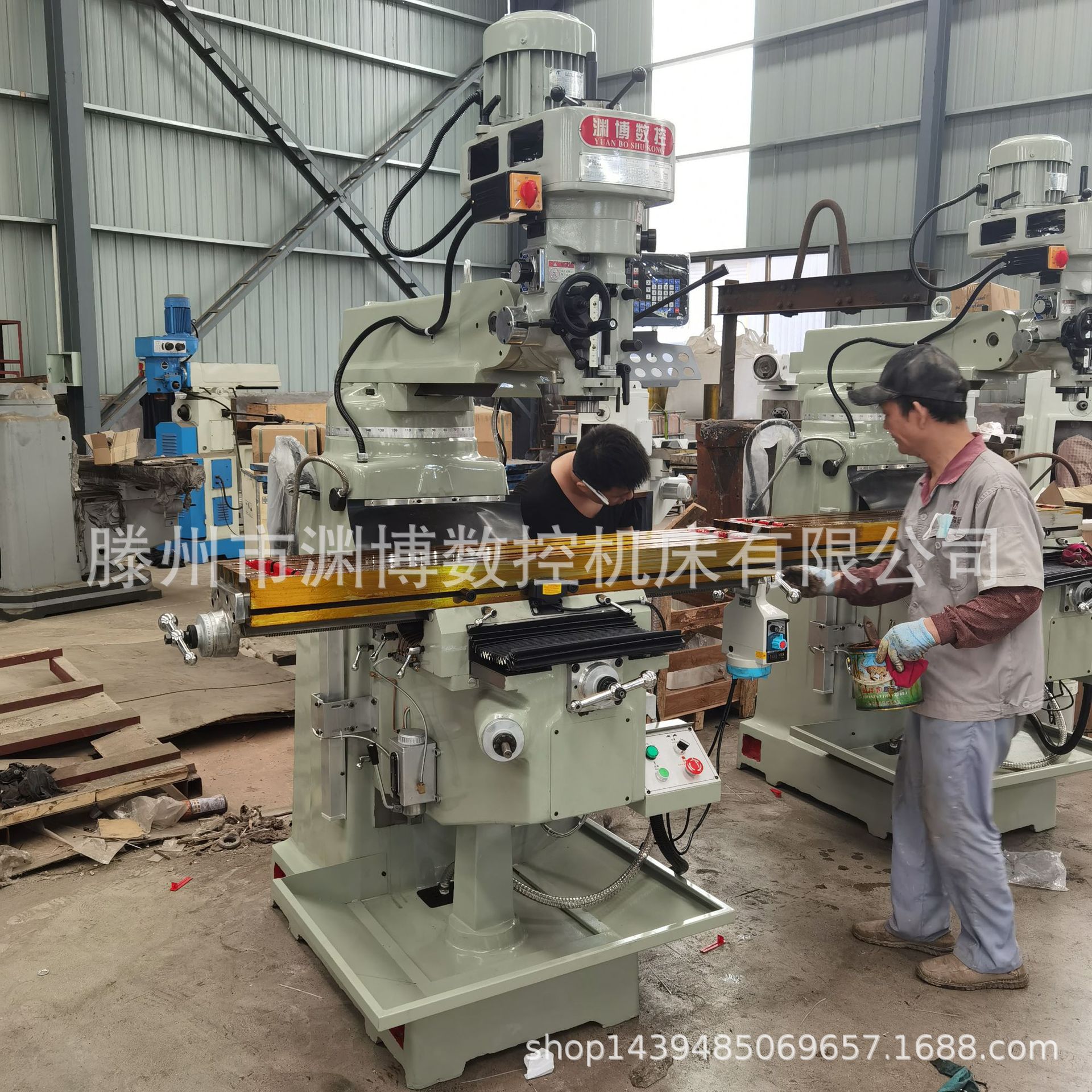

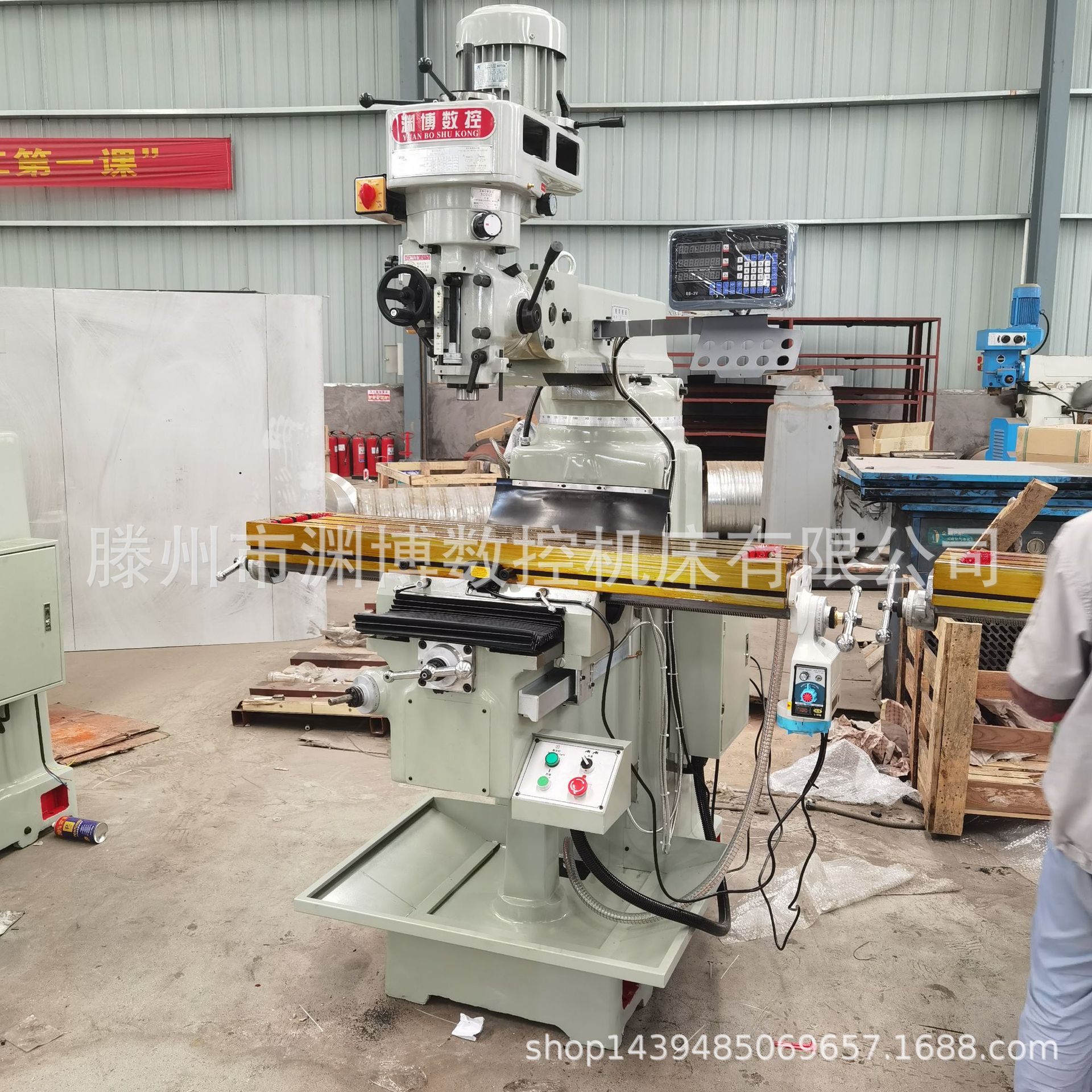

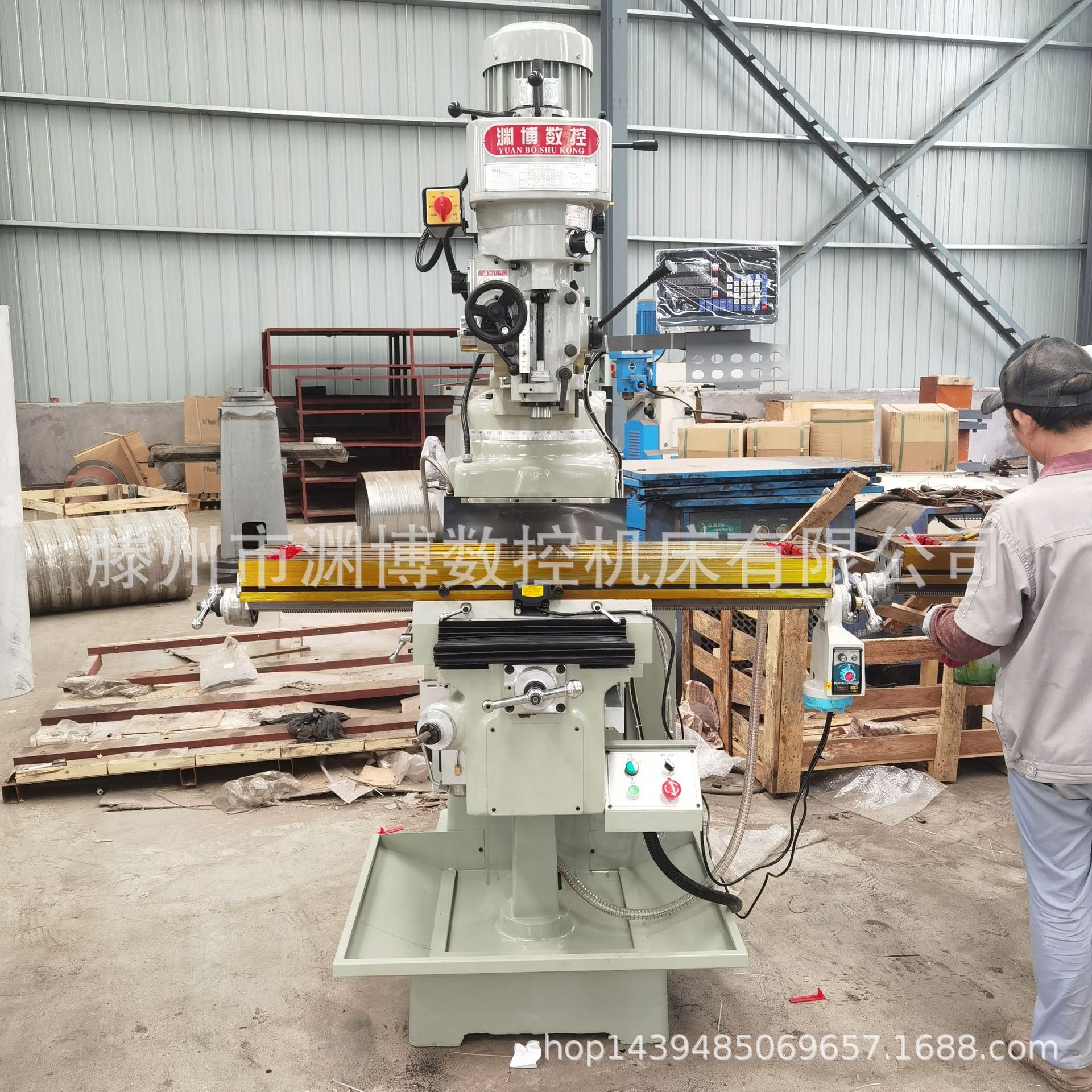

炮塔铣床结构与特点

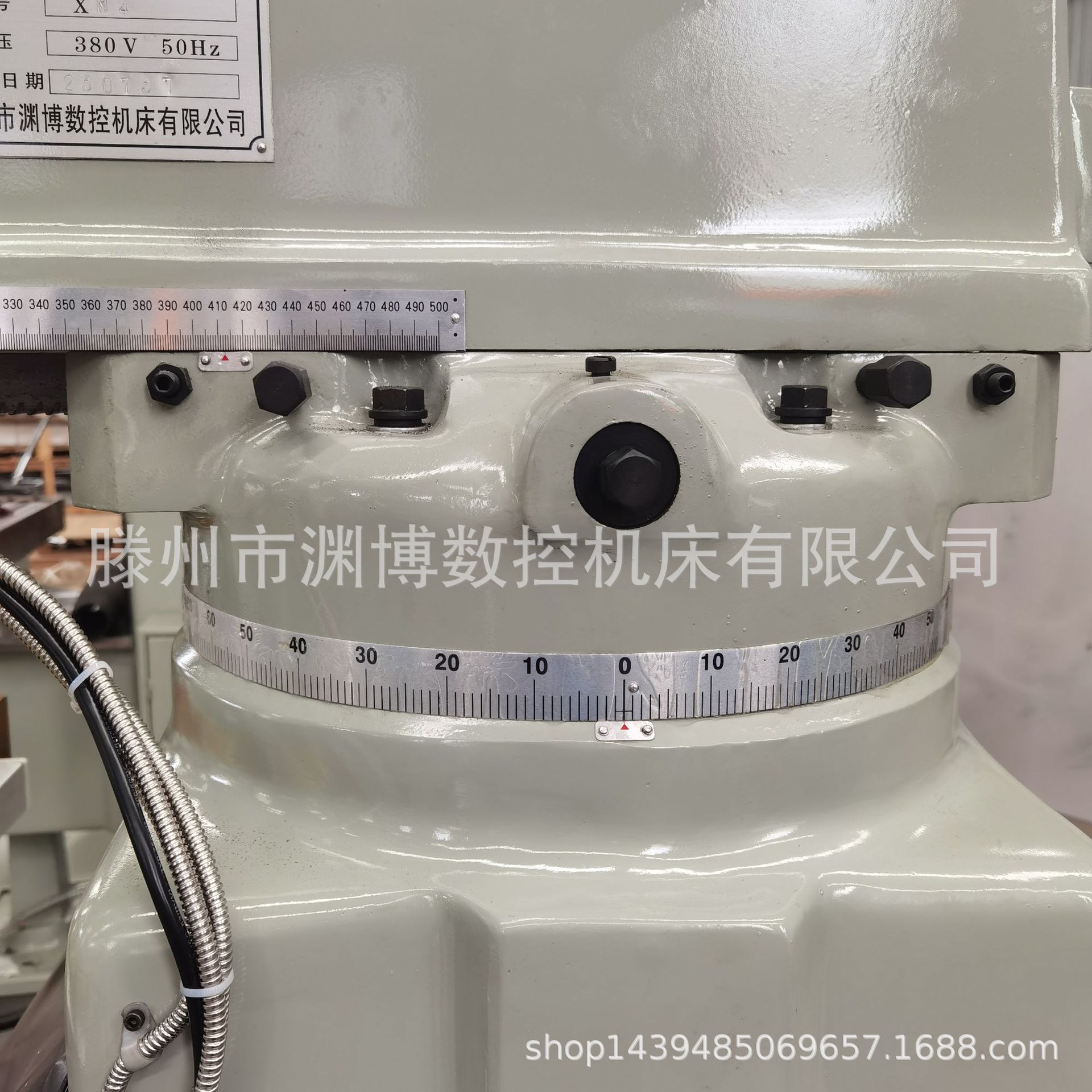

炮塔铣床亦可称为摇臂铣床，摇臂铣，万能铣。炮塔铣床结构紧凑，体积小，灵活性高，铣头能左右回转90度，前后回转45度，摇臂不仅能前后伸缩，并可在水平面内作360度回转，大大提高了机床的有效工作范围。
组成
万能摇臂铣床机身采用高级铸铁，经人工时效处理后精度高，寿命长。升降台均采用矩形导轨，接触面多，刚性足。经高频处理和精磨削，滑道贴塑后，运动精度和寿命俱佳。万能摇臂铣床 主轴采用铬钼合金制作，配以精密级角接触轴承，经调质处理及精磨削，切削力强，精度高。
用途
炮塔铣床是一种轻型通用金属切削机床，具有立、卧铣两种功能，可铣削中、小零件的平面、斜面、沟槽和花键等。广泛应用于机械加工、模具、仪器、仪表等行业。

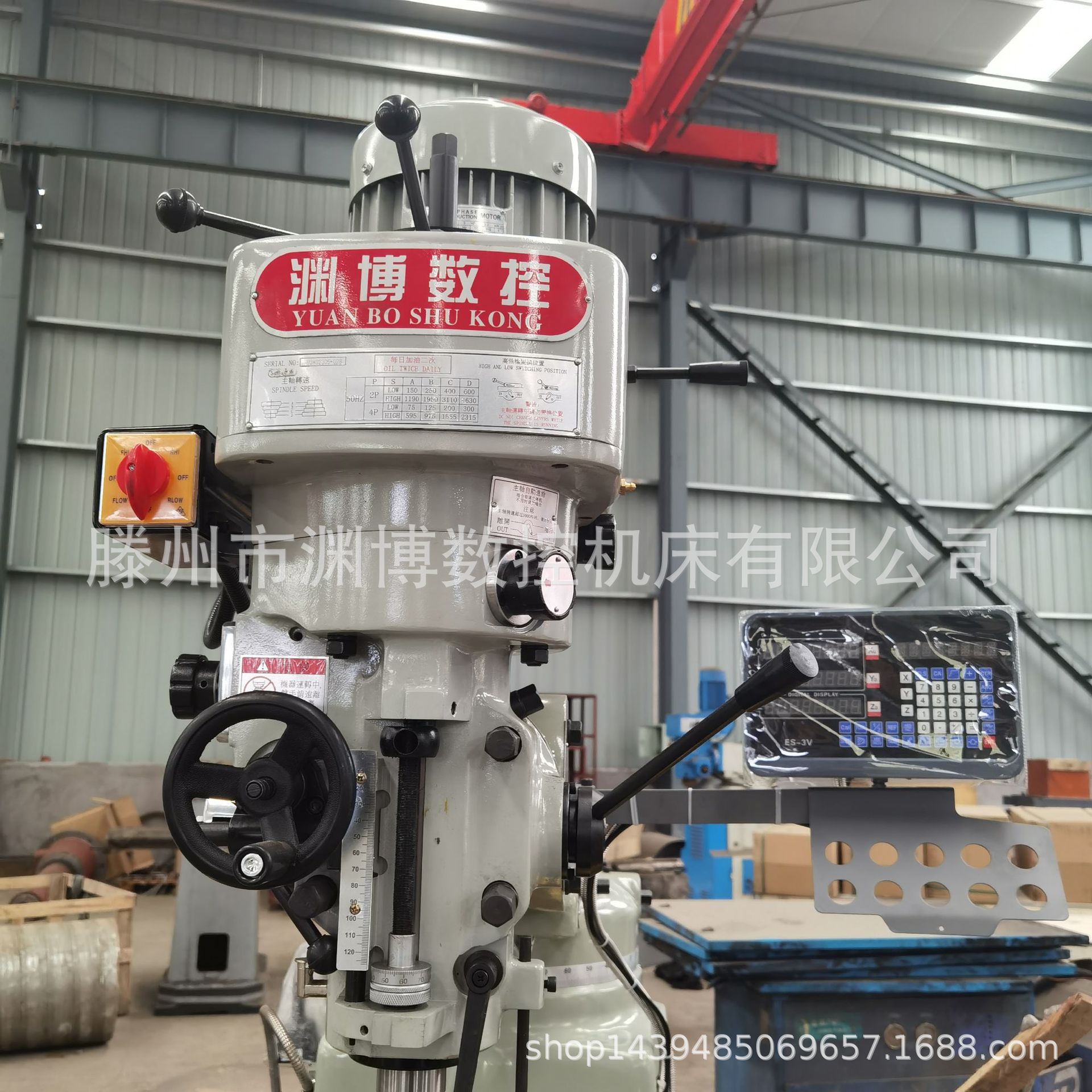

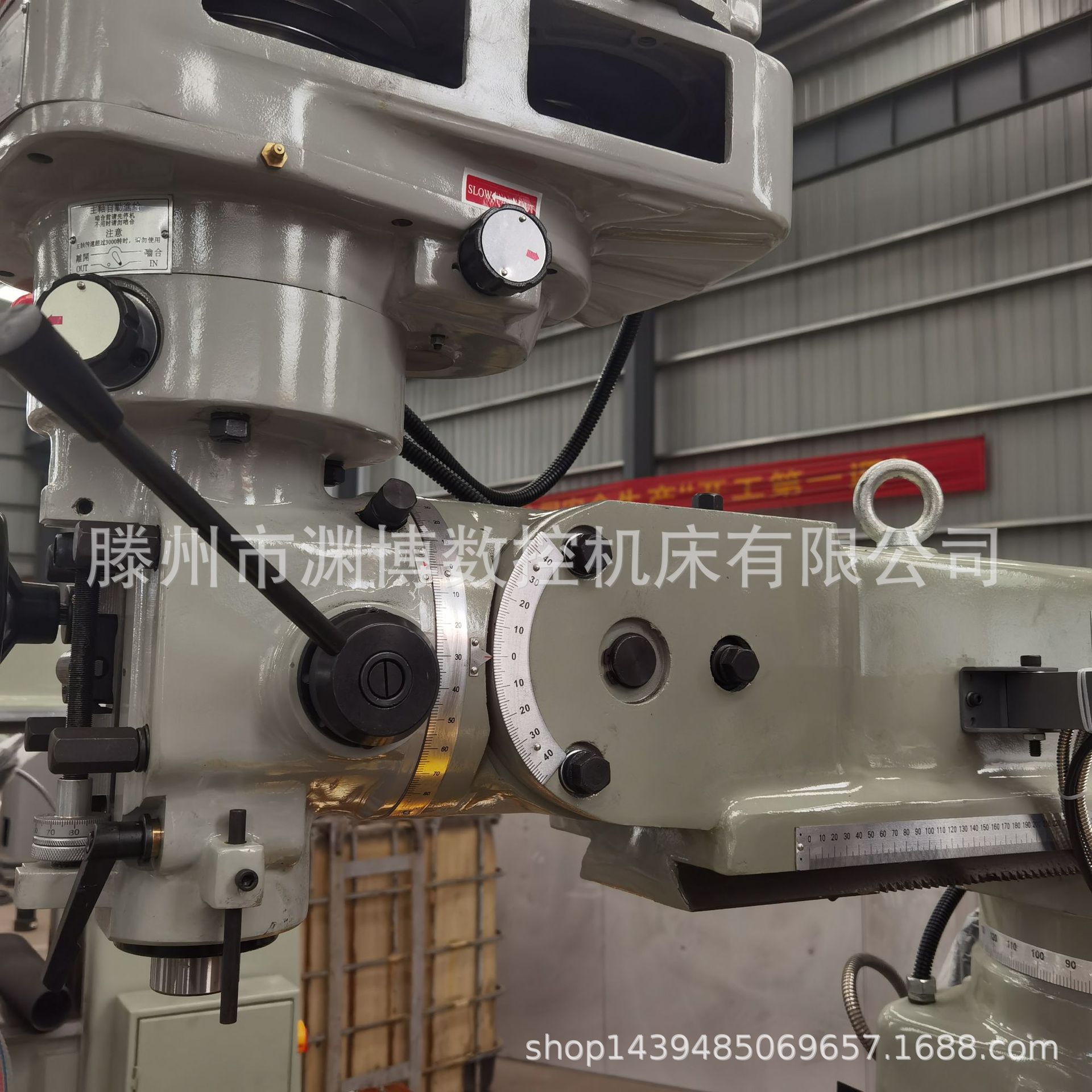

1. 本机床结构紧凑，体积小，灵活性高，铣头能左右回转90°，前后回转45°，滑枕不仅能前后伸缩，并可在水平面内作360o回转，因而大大扩大了机床的有效工作范围。
2. 机台采用高级米汉纳铸造，结构刚强，不变形，稳定性佳。主轴采用铬钼合金制作，经调质热处理精密研磨后，配以精密级斜角滚珠轴承组合，切削力强，精度特佳。
3. 三轴角牙座螺母采用高级磷青铜（PBC-2）制作，耐磨性佳，使用年限长 。
4. X、Y轴滑道贴附TURCITE-B耐磨片，操作轻巧，磨损率低，经久耐用。
5.工作台面经淬火加硬后精密研磨，不易磨损。
6.配备手动油泵，对工作台，升降台集中润滑。
7. 配备改进型电气箱和控制器，带有24V、110V、220V输出插座。

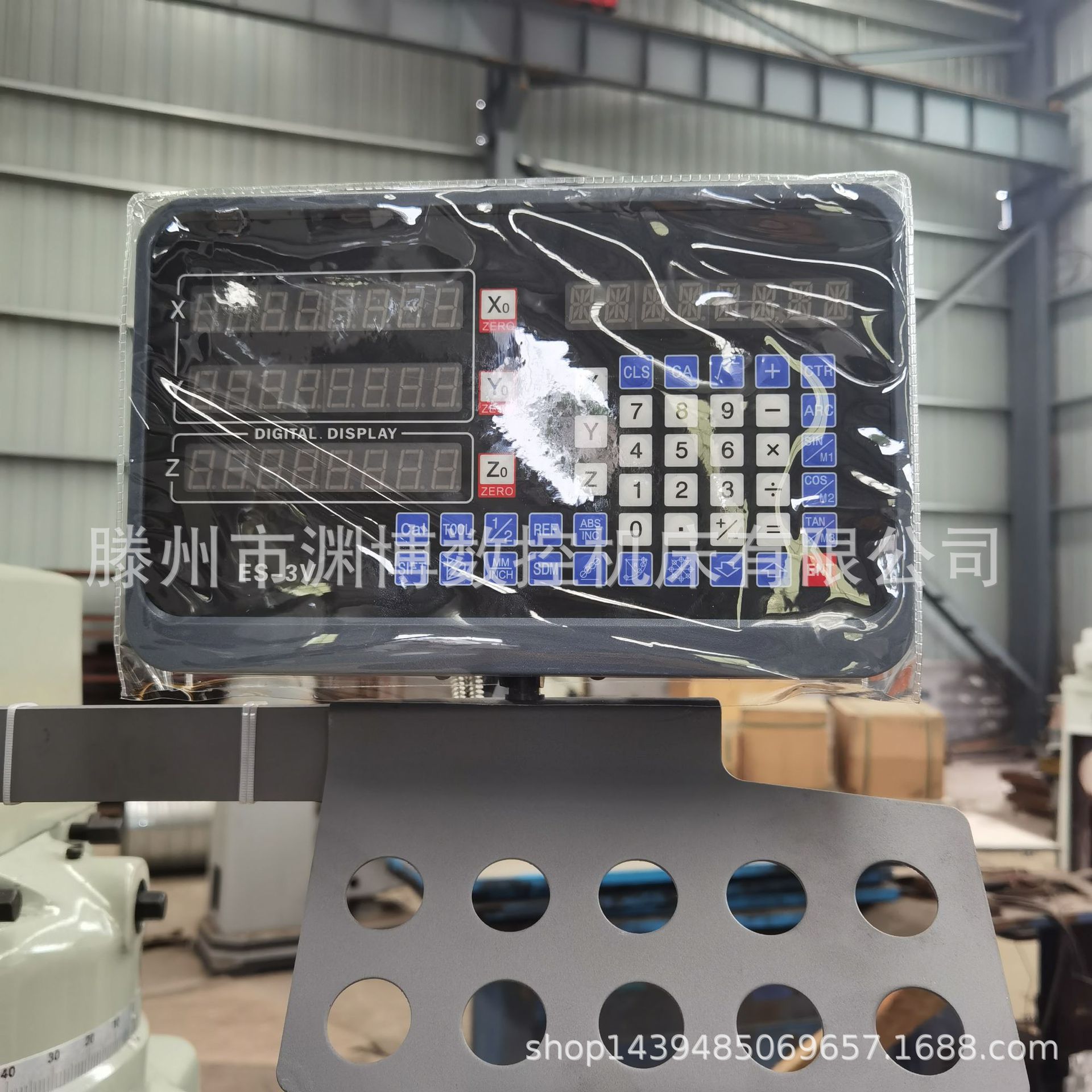

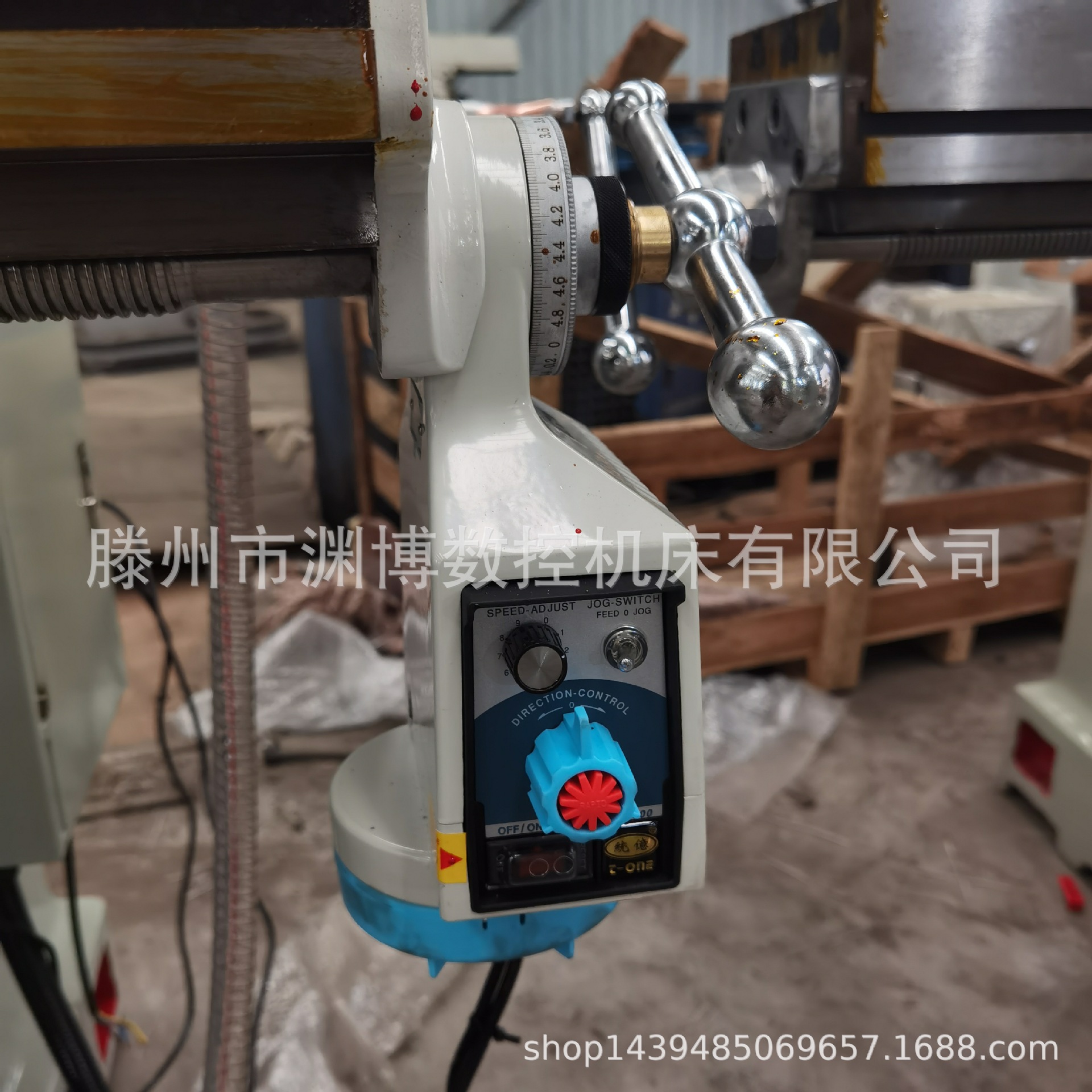

*特殊附件：电子自动进刀器、数显尺、铣床批士、嗦咀、码铁、石英灯、冷却系统
技术参数 | Specifications | 单位Units | M4 | |||
工作台面积 | Table size | mm | 1270x254(10”x50”) | |||
T型槽数量及尺寸 | T- slot number and size | mm | 3x16 | |||
工作台行程 | 纵向 | Working table stroke | X | mm | 760 | |
横向 | Y | 400 | ||||
垂向 | Z | 400 | ||||
伸缩臂行程 | Telescopic arm stroke | mm | 470 | |||
主轴端面至工作台距离 | Spindle nose to working table distance | mm | 0-405 | |||
主轴孔锥度 | Taper of spindle hole | r/min | R8 | |||
主轴转速 | Spindle speed | 16速75-4630 | ||||
主轴行程 | Spindle travel | mm | 127 | |||
主轴进给量 | Spindle feed rate | mm/r | 三挡（three steps）:0.04(0.0015”)/0.08(0.003”)/0.15(0.006”) | |||
主轴电机功率 | Spindle motor power | KW/HP | 2.25/3 | |||
铣头左右回转 | Head rotation (left - right ) | ° | 90° | |||
铣头前后回转 | Head rotation (front - rear) | ° | 45° | |||
包装尺寸(长x宽x高) | 单台包装 | Packaging size（Lx W x H） | Single package | mm | 1516x1550x2080 | |
毛重 | Gross Weight | Kg | 约1550 | |||
